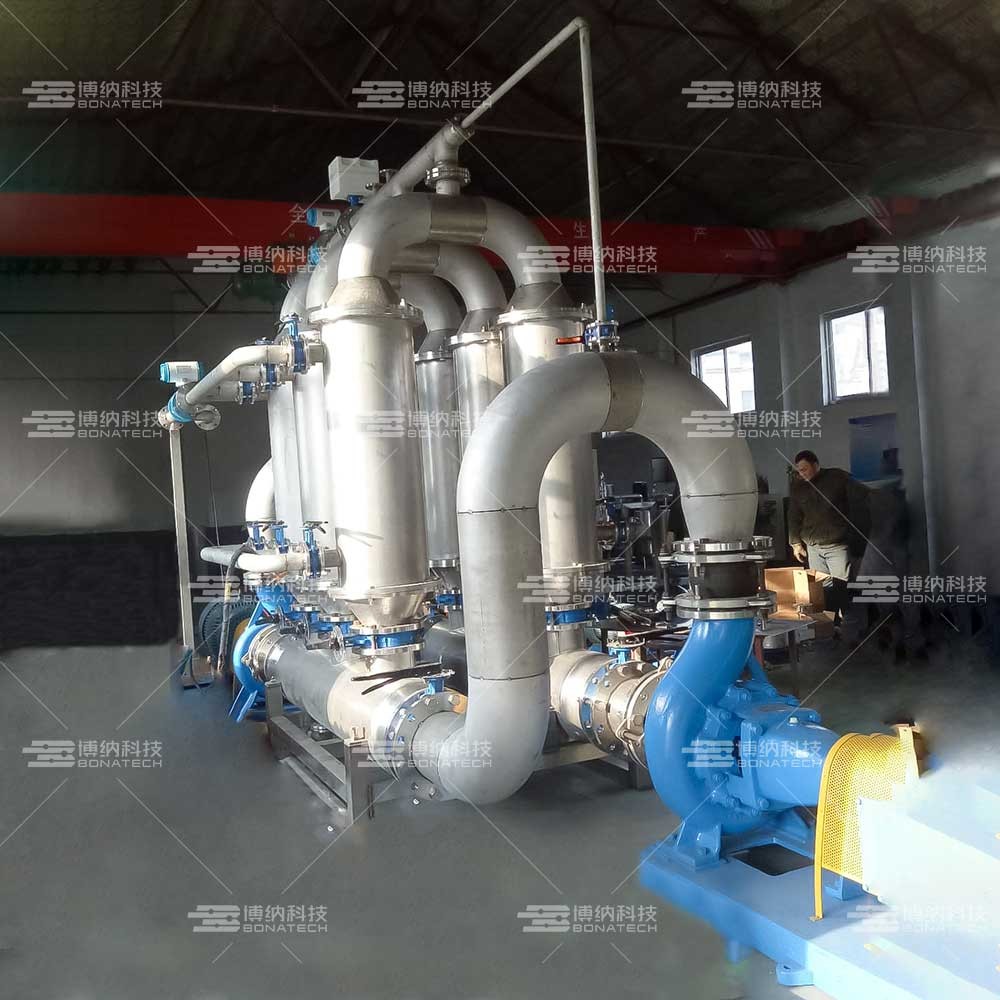

陶瓷膜过滤系统（BNCM37-8-A）为自动型生产设备，设备由八个37芯膜组件组成，每个膜组件内装37支膜元件，可用于料液的浓缩、分离、提纯、澄清等工艺的生产。该套设备可以换装5nm-1500nm的陶瓷膜元件，膜元件型号：BNM30-19-1200。本系统的主要部件包括供料泵、循环泵、排料泵、陶瓷膜组件及系统管路、清洗罐等。

陶瓷膜过滤系统的优点：
 1、过滤所得滤液清澈透明，产品质量好，产品回收率高；
 2、膜分离过程可在常温下进行，尤宜热敏物质的实验；
 3、分离过程无相变，可实现水/醇系料液分离纯化、脱盐、脱色、脱醇、浓缩等实验目的；
 4、工艺稳定，批间重复性高；
 5、设备自动化程度高，能耗和运行费用低，易于自控和维护，提高生产效率，降低劳动强度；
 6、减少环境污染，减轻后续过程的负荷；
 7、广泛应用于医药、食品、生物制品、保健品，血液制品、酶制剂、化妆品等领域；

1、主机
系统采用一体化结构设计，撬装结构，设备表面无卫生死角符合GMP要求。
系统设置保安过滤器，可避免因物料混入异物而对膜芯造成损伤。
系统配备有压力、温度、流量等仪表，可实现各项参数的在线监控。
设备各运行模式实现一键运行、自动控制完成。
主体设备除密封件外均采用SUS304 不锈钢材质。
系统配备CIP在线清洗系统，可实现系统一键清洗，系统批次清洗时间不超过4 h（以具体项目情况而定）

2、泵体
供料泵选用国产优质卧式不锈钢离心泵（SS304），采用变频器启动控制为膜组件提供压力和外循环流量，该泵提供压力高、体积小、性能可靠稳定。

循环泵选用国产优质卧式 SS304 不锈钢离心泵，变频器启动控制为膜组件提供压力和内循环流量（膜面流速），采用双端面机械密封，不带有油封，不会由于密封磨损而导致物料污染。该泵提供流量大，工作，稳定可靠，抗腐蚀性强。

3、罐体
系统配套清洗罐 1 台，根据生产及自动化控制需求，设计有预留的管道、阀门、预留孔等。

4、膜组件、膜元件
经小试、中试实验验证，该膜过滤系统膜元件采用博纳优质陶瓷膜元件抗污染能力强，通量稳定，易于清洗。设备可以换装5nm—1500nm的陶瓷膜元件。

5、密封件
根据博纳公司多年相关工程经验及中试实验情况，系统管道、阀门等硬质密封材料选用PTEF材质，膜组件密封件选用PTFE+EPDM，耐酸、耐碱，没有任何异物的脱落，不对设备和产品带来任何污染，能确保系统的密封稳定性和安全性。

6、安全装置
系统监测实时运行中所有安全相关参数，具有自我保护功能，会根据不同情况作出相应的反应或自动停机保护，蜂鸣报警，报警信息够准确记录故障位置及原因，报警记录可追溯。系统配有紧急停车按钮，按下时系统立即停机，复位时设备进入待机状态。
7、参数

1. 过滤面积：＞84m2/套；
2. 工作温度：0-80℃；
3. 工作压力：0-0.6MPa；
4. 最高耐受压力:1.0 MPa；
5. 耐受pH范围：0-14（广泛）；
6. 膜元件长度：1200 ±0.2mm；
7. 膜元件外径：φ 30mm±0.3mm；
8. 流道规格尺寸：19通道×4mm；
9. 膜元件密封面外径：φ 30mm±0.1mm；
10. 泵机功率：90KW；
11. 过流部件材质：SS304；
12. 控制方式：自动；
