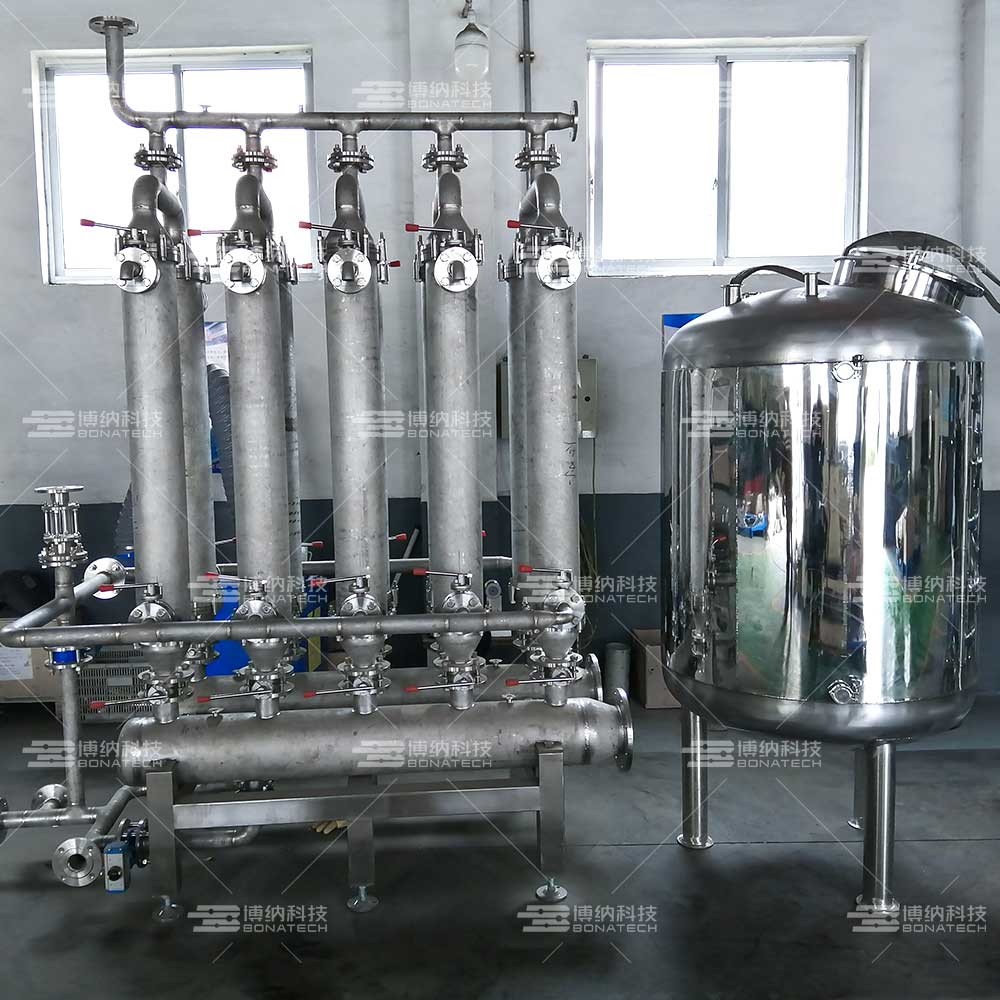

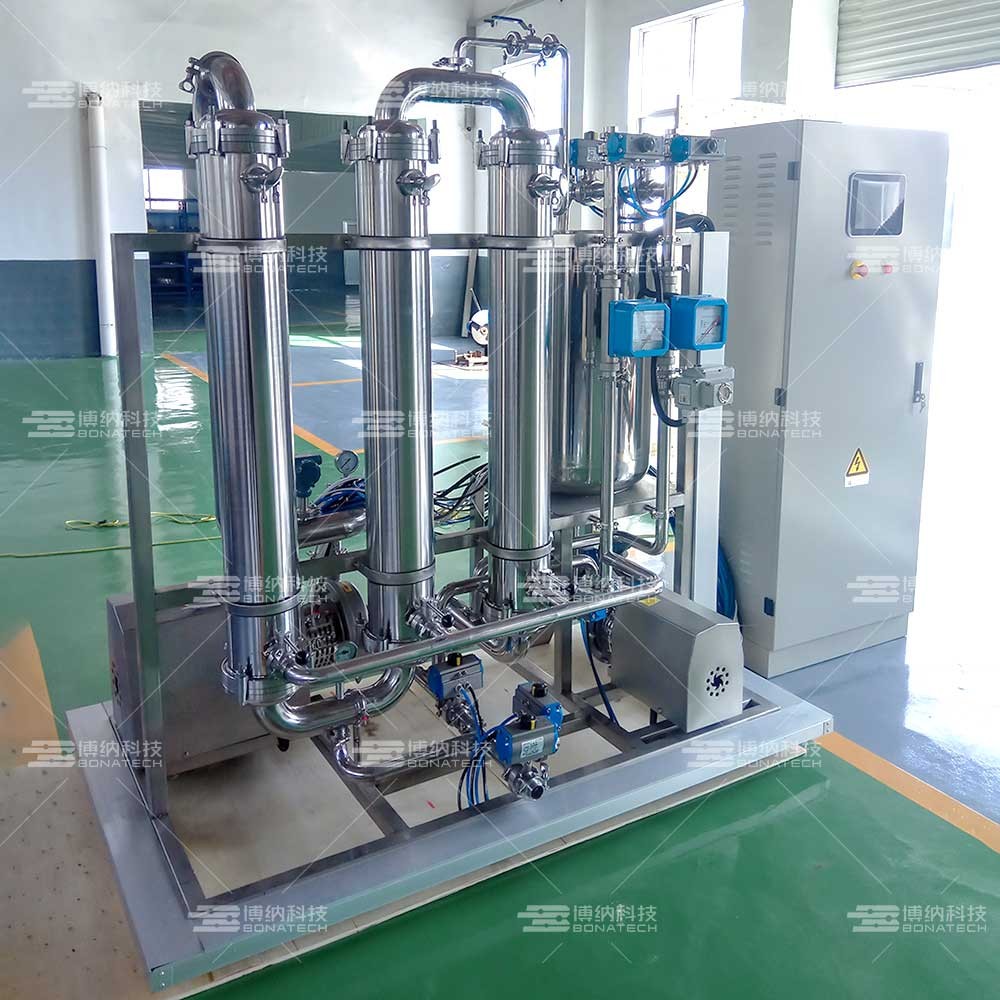

陶瓷膜过滤系统（BNCM12-2-A)为自动型生产设备，设备由两个12芯膜组件组成，每个膜组件内装12支膜元件，可用于料液的浓缩、分离、提纯、澄清等工艺的生产。该套设备可以换装5nm-1500nm的陶瓷膜元件，膜元件型号:BNM30-19-4-1200。本系统的主要部件包括供料泵、循环泵、排料泵、陶瓷膜组件及系统管路、清洗罐等。

陶瓷膜过滤系统的优点:
 1、过滤所得滤液清澈透明，产品质量好，产品回收率高；
 2、膜分离过程可在常温下进行，尤宜热敏物质的实验；
 3、分离过程无相变，可实现水/醇系料液分离纯化、脱盐、脱色、脱醇、浓缩等实验目的；
 4、工艺稳定，批间重复性高；
 5、设备自动化程度高，能耗和运行费用低，易于自控和维护，提高生产效率，降低劳动强度；
 6、减少环境污染，减轻后续过程的负荷；
 7、广泛应用于医药、食品、生物制品、保健品，血液制品、酶制剂、化妆品等领域；

1、主机
 系统采用一体化结构设计，撬装结构；
 系统设置保安过滤器，可避免因物料混入异物而对膜芯造成损伤；
 系统配备有压力、温度、流量等仪表，可现场监控；
 采用自动充氩保护，单面焊接，双面成型，所有焊缝抛光处理，光滑平整，管道内外表面品质优良，安全可靠；
 角焊缝、外部对接焊缝及接管端部打磨圆滑，内部焊缝打磨平齐；
 设备支架拉丝处理；

2、泵体
循环泵选用国产优质SS304不锈钢离心泵,保证膜过滤系统所需的压力和流量。该泵工作稳定，性能可靠，抗腐蚀性强，安装维护方便。

3、罐体
系统配套清洗罐1台，物料罐1台，根据生产及自动化控制需求，设计有预留的管道、阀门、预留孔等。

4、参数

1. 过滤面积：6.8m2/套；
2. 过滤精度：50nm；
3. 工作温度：2-70℃；
4. 工作压力：0-0.6MPa；
5. 高压段耐压：1.0MPa；
6. 耐受PH值：0-14（广泛）；
7. 泵机功率：7.5KW；
8. 膜元件过滤面积：0.286m2；
9. 过滤部件材质：SS316L；
10. 控制方式：PLC自动控制；

循环泵一台、物料罐一个、清洗罐一个、膜组件2组、膜元件24支、控制柜一台、变频器一台、温度传感器一个、压力传感器一个、流量传感器一个、管路系统一套、设备支架、阀门若干及其连接件若干。
