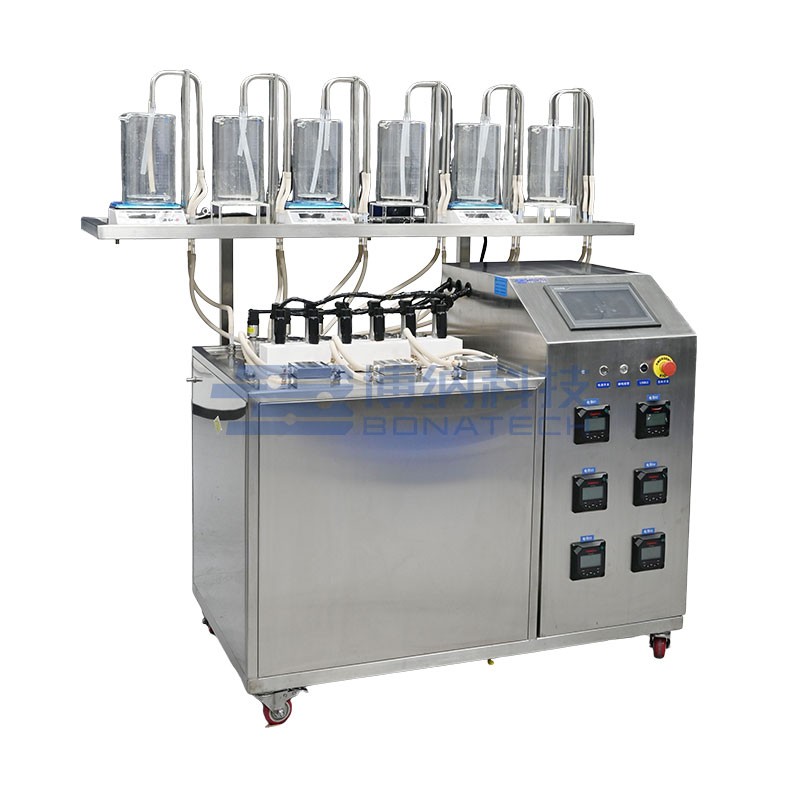

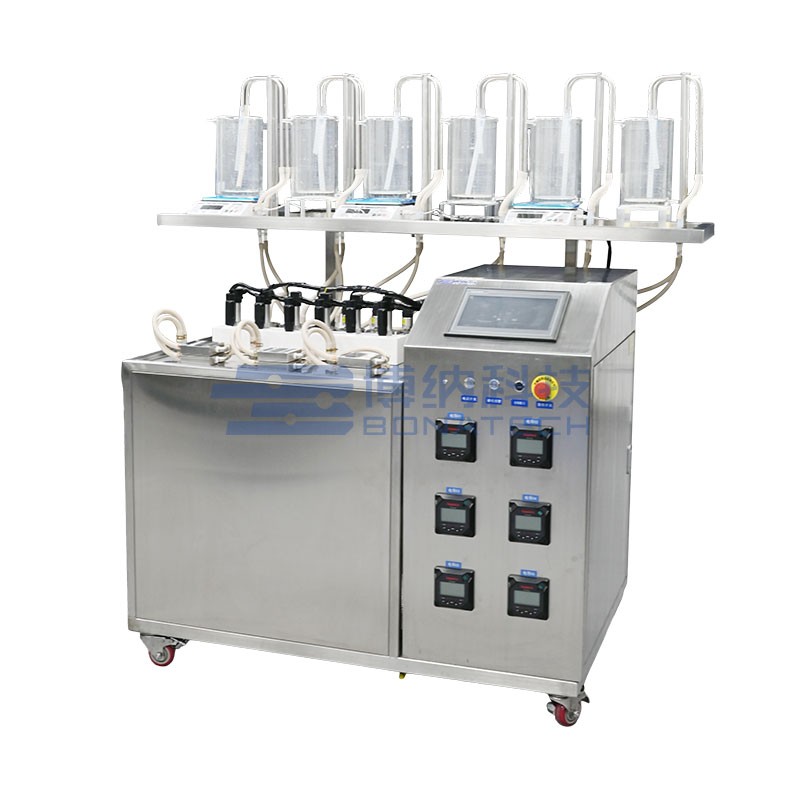

TYLG-22正渗透试验设备

正渗透试验设备TYLG-22采用错流过滤方式，物料在有机膜表面高速流动，并提供一定的压力，使小分子物质垂直透过膜面，而截留的大分子物料则被冲刷走。

最小循环体积：

0.5L

物料罐：

2L（夹套可降温）

工作压力：

0.06MPa

允许工作温度：

5-60℃

泵机功率：

2.0KW

膜池规格：

5cm（可定制其他尺寸）

设备预估尺寸：

170*80*160cm

点击咨询

产品介绍

正渗透试验设备TYLG-22采用错流过滤方式，物料在有机膜表面高速流动，并提供一定的压力，使小分子物质垂直透过膜面，而截留的大分子物料则被冲刷走。因此该正渗透试验设备具有以下特点：

错流过滤方式进行膜分离实验，膜表面不易发生浓差极化和膜面污染，过滤速率衰减缓慢，可实现超长时间过滤实验；
膜分离过程在常温下进行，尤其适宜热敏物质的实验；
用压力作为膜分离的推动力，实验机容易操作，易于自控和维护；
分离过程无相变，可实现水/醇系料液分离纯化、脱盐、脱色、脱醇、浓缩等实验目的；
广泛应用于医药、食品、生物制品、保健品，血液制品、酶制剂、化妆品等领域；
最小循环体积小，仅需几百毫升物料即可完成膜分离实验，为实验室膜分离实验的最佳选择；

技术参数

设备适用于膜片测试，膜池采用螺栓锁紧，316L 材质，最大运行压力1Mpa. 测试溶液：醇类、脂类、烃类、NMP、DMF、DMAC、DMSO等；
进水端配套压力、温度;浓水端配套压力，流量传感器，电导;
系统采用PLC+触摸屏相结合的方式，系统可实现恒压运行，设备配备流量、压力、温度、电导率仪表或传感，便于监测系统各参数变化，可自动记录运行压力、温度、回流电导，具备数据查找、拷贝和保存。
控制系统符合膜测试系统流程，可通过触摸屏启动停止设备，可同时记录单独采集回流电导率、进水压力、出水压力水温，并进行数据储存，面板显示回流流量。（压力传感:安装于膜池入水端和出水端，用于监测、显示系统运行压力和跨膜压差；温度传感:安装于进水端，用于实时监测物料温度;电导率传感:用于显示物料的电导率情况，安装于回流端，通过计算可间接反映出膜片截留率；天平:安装于膜池透析端，通过计量一定时间内透析端流出液重量，可计算出待测膜片的膜通量；流量:安装于回流端，显示浓水流量。
设备电源采用漏报控制，低压电源控制，能充分保证设备和人员的安全。
本系统设置了 3个膜片测试组件，由 6 台供料泵供料;特殊流道设计，带有布水器，能够保证膜片每一点的压力和流量稳定一致。设备可通过PLC控制实现不同流速进行测试。
供料泵采用 6 台齿轮泵，泵过流部件不锈钢 316 材质，可靠性高、耐腐蚀，配以PLC控制可以精确调节流量，总进水流量0.5-4L/min。
机架采用不锈钢 304，并安装支撑和脚轮;台面采用不锈钢制作，周围带防水条并设计坡度与排水，可很好保护设备减少高盐腐蚀。
水箱采用玻璃材质，通体透明，耐腐蚀，罐体为夹套并外接冷热源可实现温控；膜池、管路等所有过流部件均采用316L/衬氟管路(耐腐蚀性能好)，管路连接可靠、密封良好。
设备的系统带超压保护自动功能，超过危险值自动停机，保证使用过程中人员、设备安全。
系统带超温保护自动功能，超过危险值自动停机，保证使用过程中物料、设备的安全。
管道为 SUS316L不锈钢管道。管道内外表面品质优良，保证设备耐压耐腐蚀性能。操作简单，清洁卫生，安全可靠。
所有不锈钢焊接均采用自动充氩保护，单面焊接，双面成型，管道内外表面品质优良，与物料接触管道没有任何焊接点，保证设备耐压耐腐蚀性能，设备操作简单，清洁卫生，安全可靠。
根据流体动力学进行设计，保证膜池切向流、湍流，保证测试数据的可靠稳定。
膜池台面采用不锈钢收集槽，安全美观、操作维护便捷，膜池台面不积水。
采用冷热一体温控，在测试温度 15 摄氏度以上时可实现温度误差至±0.5℃。
设计参考标准：1.GB50235-2010工业金属管道工程施工规范2.HGT20256-2016化工高压管道通用技术规范3.GB/T20103-2006膜分离技术。

基本配置

物料罐6个、膜池3个、密封圈4套、供料泵6台、Y型过滤器1套、高压管路1套、压管路1套、机架1套、压力传感器12个、温度传感器6个、流量传感器6个、电导率6套、天平0-5000g3套、PLC控制1套、触摸屏1套、线路配件1套、配电柜1套、冷水机冷热一体1套、陶瓷膜元件1.2cm*7cm 100个、陶瓷膜元件1.2cm*5.5cm 100个

相关产品

平板膜小型实验机

TYLG-11

最小循环体积 :

100ml
工作压力 :

0-0.6MPa
允许工作温度 :

5-55℃
PH 适用范围 :

1- 14
膜池规格 :

直径 4cm
膜池数量 :

1

查看详情

高压平板膜实验设备配套自动收集系统

电子天平 :

0.01-300g
数量 :

9（可定做）
电子记录仪 :

R6000C
PH值 :

0-14
压力传感器 :

0-10MPA
温度传感器 :

0-100℃
物料输出泵 :

30L/H

查看详情

应用领域

生物医药

1、大分子的分级脱色脱盐浓缩（重组人源胶原蛋白透明质酸酶、分子生物学用酶或检测诊断用酶、手性合成用酶等）
2、功能小分子的脱色脱盐除杂浓缩（如麦角硫因、依克多因、玻色因、乙酰氨糖、唾液酸乳糖、新四糖、红景天苷、羟基酪醇、原儿茶酸、赤藓糖醇、阿洛酮糖、肌醇、胞苷、腺苷等）
3、绿色农药类产品的脱色脱盐除杂浓缩（如高丝氨酸、手性中间体等）
4、植物提取液浓缩、天然色素过滤浓缩、金银花除杂过滤、酶制剂净化浓缩、氨基酸过滤浓缩、宿主蛋白及宿主DNA的去除
5、外泌体澄清浓缩、脂质体除杂换液浓缩、病毒颗粒的浓缩换液
6、医药产品的除菌、提取、分离、纯化、浓缩、除盐、溶剂替换
7、中药提取物有效成分含量提高

食品饮料

1、饮料、果汁的澄清、浓缩；果酒类除菌澄清、除酸、脱杂醇等
2、乳制品除菌、浓缩、脱糖、脱盐；牛奶除菌过滤
3、藻蓝蛋白提取浓缩等、酪蛋白浓缩、乳清蛋白浓缩、酸奶浓缩
4、制糖工业脱色；酱油、醋的澄清、脱色
5、有机酸发酵液澄清(L3酸、柠檬酸、核苷酸、琥珀酸)
6、海产品酶解液澄清、大豆水解液澄清
7、天然产物深度除杂脱色
